金属切削加工中，有时会碰到CNC机床库位不够，或者专机上面只能安装一把刀具，却要完成多种切削任务，这时功能复合的刀具就可派上用场，大受欢迎。锑玛工具对此颇有心得，在功能复合或一刀多用上屡出新品，譬如钻+铣（含螺纹）、钻+铰、钻+攻、铣+铰、铣+铣螺纹、攻+攻等等形式，层出不穷，为客户解决了许多难题。
功能复合刀具，尽管优势明显，但是对于刀具设计和制造是一个挑战。一般功能复合刀具，要么刃长比一般的刀具要长，要么增加颈部结构或反向切削的功能。这样的话，一方面导致刀具刚性下降，另一方面，刀具的制造难度和成本也会提高。所以功能复合的刀具，被加工的零件的长径比在2倍径以内为宜。

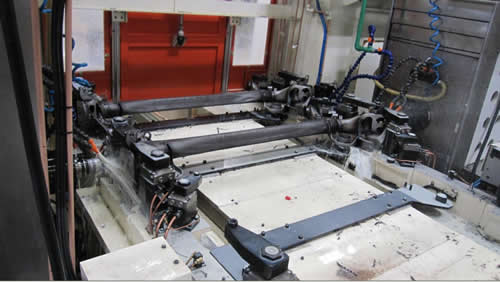

卧加专机加工零件
【案例分享】
我们有一家客户，零件如下图所示，侧面上有6个孔需要加工，其中4个孔为D13mm圆孔，1个为D35大孔，还有一个宽度为21.5的腰型孔，孔深为8mm，通孔，除了D35孔有预孔，其余全部实心加工。机床为卧式专机，无刀库，单主轴，仅能安装一把刀具。客户为提高加工效率，委托我们为其设计复合刀具，用一把刀即完成6孔的切削。很显然，D13的孔可以用钻头完成，但是D35的大孔需要铣削加工，腰型孔需要先钻后铣才能完成，刀具需要设计成前钻后铣的形式，同时，阶梯处需要有切削功能。

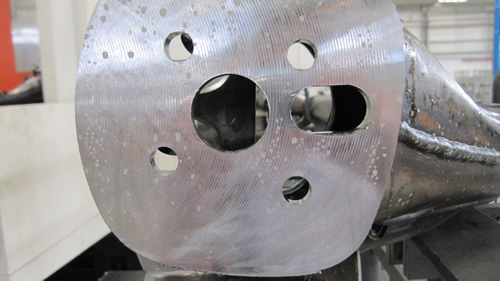

零件加工内容（6孔）

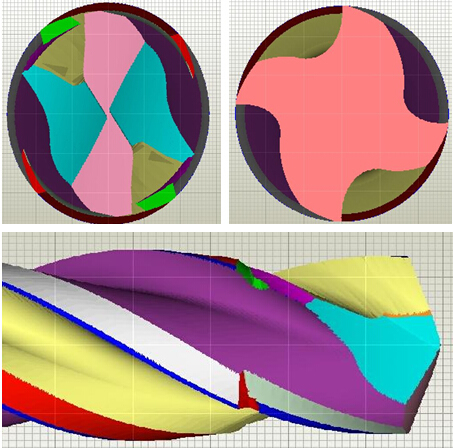

钻铣复合刀设计效果图
加工材料：45#钢 HB217-235
加工设备：卧式专机
冷却形式：外冷
夹持方式：BT40强力刀柄
转速：1550rpm
进给：钻0.077mm/r、铣0.16mm/r
刀具寿命：300件（1800孔）
